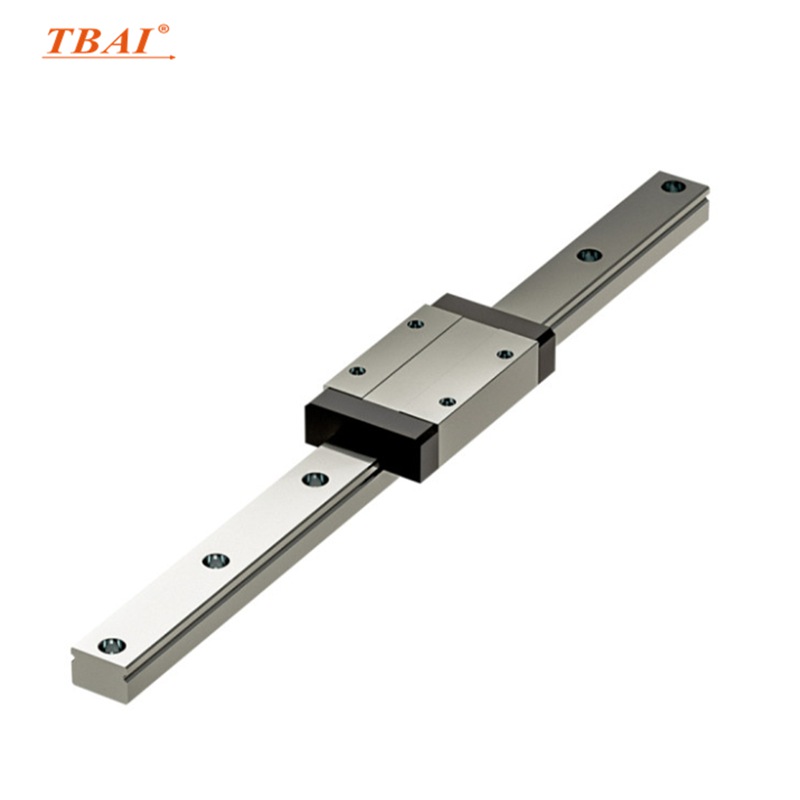

Bloque deslizante MGN15C
Ruido bajo
Alta precisión
Servicio largo
Camine suavemente
Material de acero Gcr15
Material de acero inoxidable
Tamaño HIWIN
Introducción del producto
Bloque deslizante MGN15C Es un riel guía de serie micro con una altura combinada de 16 mm y un tamaño de orificio de instalación de 25 * 20. El diseño de la unidad de viga entre el deslizador del riel guía lineal y el riel guía permite que el riel guía lineal soporte una cierta cantidad de torque. al mismo tiempo que soporta cargas en varias direcciones, como arriba, abajo, izquierda, derecha, etc.

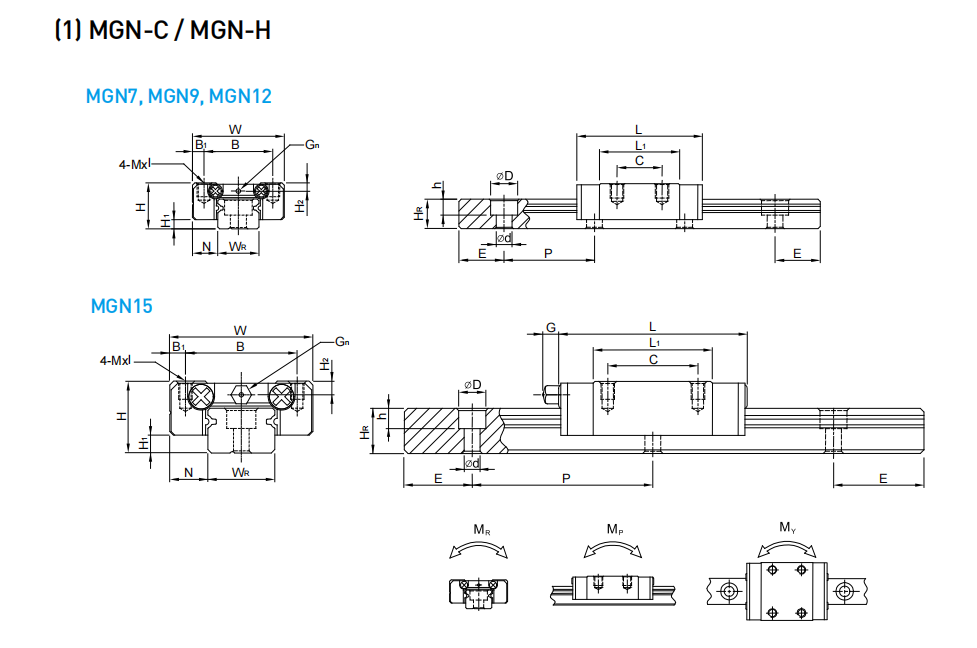

Especificación de la serie MGN:
| ELEMENTOS | Componente Tamaño (mm) | Tamaño del bloque deslizante (mm) | Tamaño del riel (mm) | Peso | ||||||||||||||||||
| h | H 1 | norte | EN | B | B 1 | C | L 1 | l | GRAMO | G N | Mxl | H2 _ | Wr | Hora | D | h | d | PAG | Y | Bloque/g | Carril kg/m | |
| MGN7C | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 13.5 | 22,5 | ∅ 1,2 | M2*2,5 | 1.5 | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | 10 | 0,22 | |
| MGN7H | 13 | 21.8 | 30,8 | 15 | ||||||||||||||||||
| MGN9C | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 18.9 | 28,9 | ∅ 1,2 | M3*3 | 1.8 | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | dieciséis | 0,38 | |
| MGN9H | dieciséis | 29,9 | 39,9 | 26 | ||||||||||||||||||
| MGN12C | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.7 | 34,7 | ∅ 1,4 | M3*3.5 | 2.5 | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | 34 | 0,65 | |
| MGN12H | 20 | 32.4 | 45,4 | 54 | ||||||||||||||||||
| MGN15C | dieciséis | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 26,7 | 42.1 | 4.5 | M3 | M3*4 | 3 | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | 59 | 1.06 |
| MGN15H | 25 | 43.4 | 58,8 | 92 | ||||||||||||||||||
Aplicación del producto
Además de usar grasa lubricante para lubricación, el bloque deslizante MGN15C también puede usar aceite lubricante para lubricación. Sin embargo, para situaciones como máquinas herramienta que requieren cargas pesadas, alta rigidez y alta velocidad, generalmente se recomienda utilizar grasa lubricante para la lubricación.
El uso del bloque deslizante de guía lineal MGN15C también requiere un mantenimiento adecuado, lo que puede aumentar la vida útil de la guía y ser más propicio para el funcionamiento normal de varios instrumentos.
Aplicación del bloque deslizante lineal MGN15C/MGN:

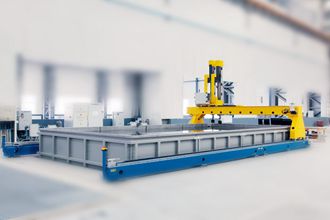

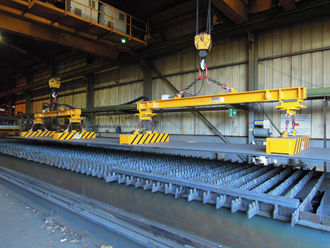

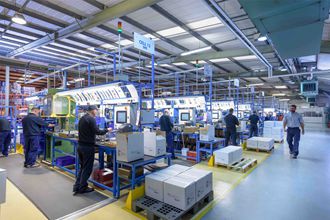

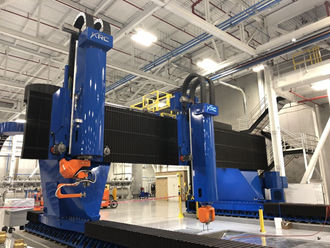

Industria FPD, robots industriales, plataformas XY de precisión, industria de automatización médica, entorno industrial o de pruebas, equipos de fabricación de semiconductores, equipos de ensamblaje de circuitos integrados de placas de circuito impreso, equipos médicos, brazos robóticos, instrumentos de medición de precisión, equipos de automatización de oficinas y otros pequeños dispositivos deslizantes lineales. .
Cuando necesite un riel guía lineal serise MG,EG,RG,HG, contáctenos.
Correo electrónico:sfcbearings1@gmail.com sfcbearings@gmail.com
