Bloque deslizante MGN9C
Talla pequeña
Ligero
Diseño de contacto de cuatro puntos
Fuerte rigidez
Intercambiabilidad
Tamaño HIWIN
Introducción del producto

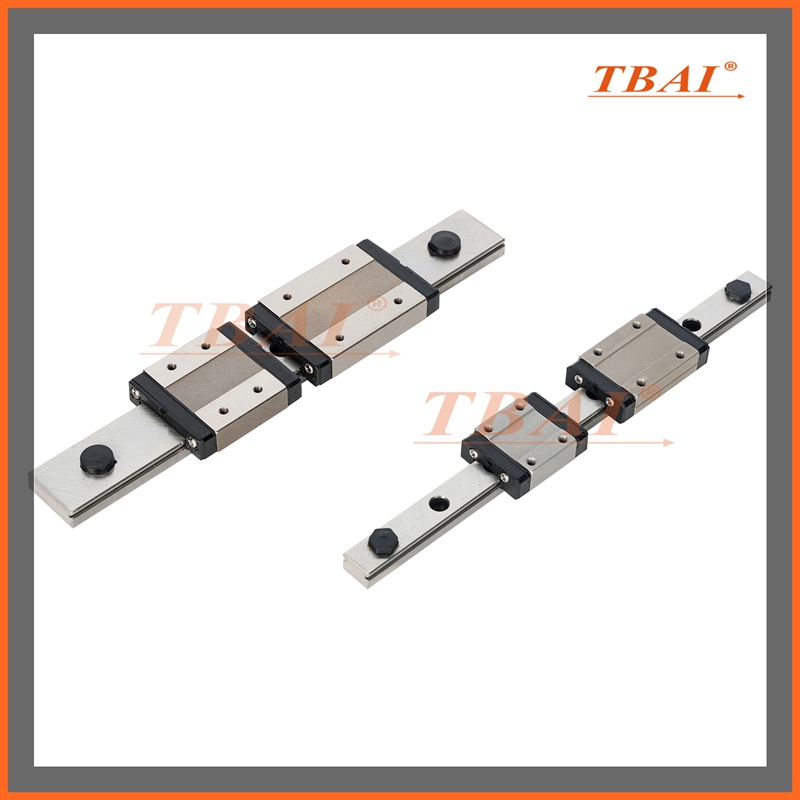

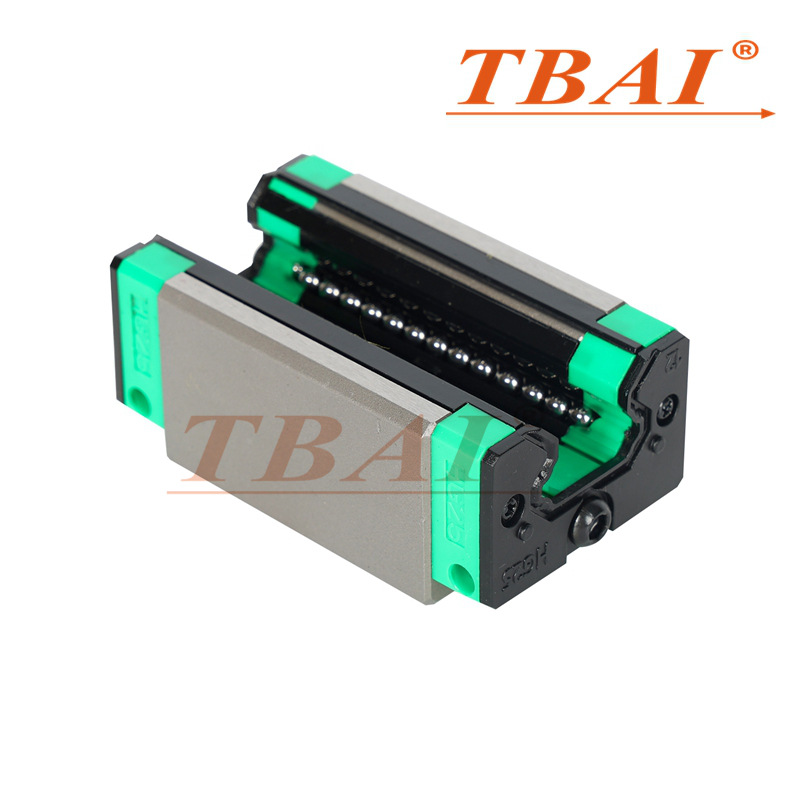

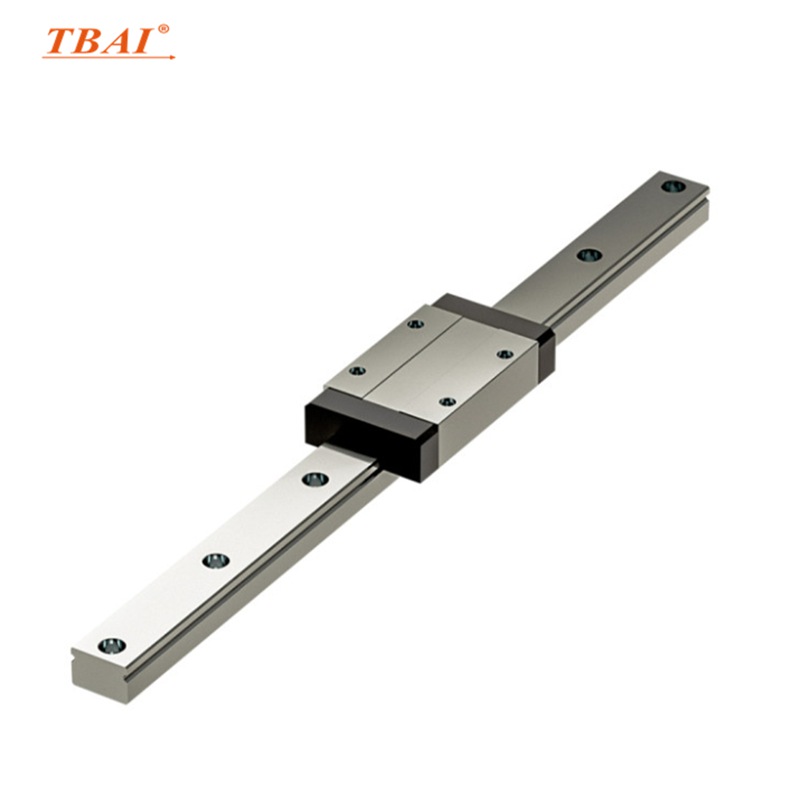

MGN9C Bloque deslizante Es un riel guía de microserie. MGN9C Bloque deslizante con una altura combinada de 10 mm y un tamaño de orificio de montaje de 15 * 10. El riel guía lineal MGN9C está equipado con una taza de aceite en el deslizador, que puede inyectar grasa directamente o conectar el tubo de suministro de aceite a una máquina automática de suministro de aceite para lubricación. reduciendo su desgaste y permitiendo que la máquina mantenga la precisión durante mucho tiempo.
Serie MGN: MGN15H/ MGN15C /MGN12H /MGN12C/ MGN9H/ MGN7HH /MGN7C...
Serie MGW: MGW15H /MGW15CH/ MGW12HH/ MGW12C/ MGW9CHH /MGW9CH /MGW7CH...

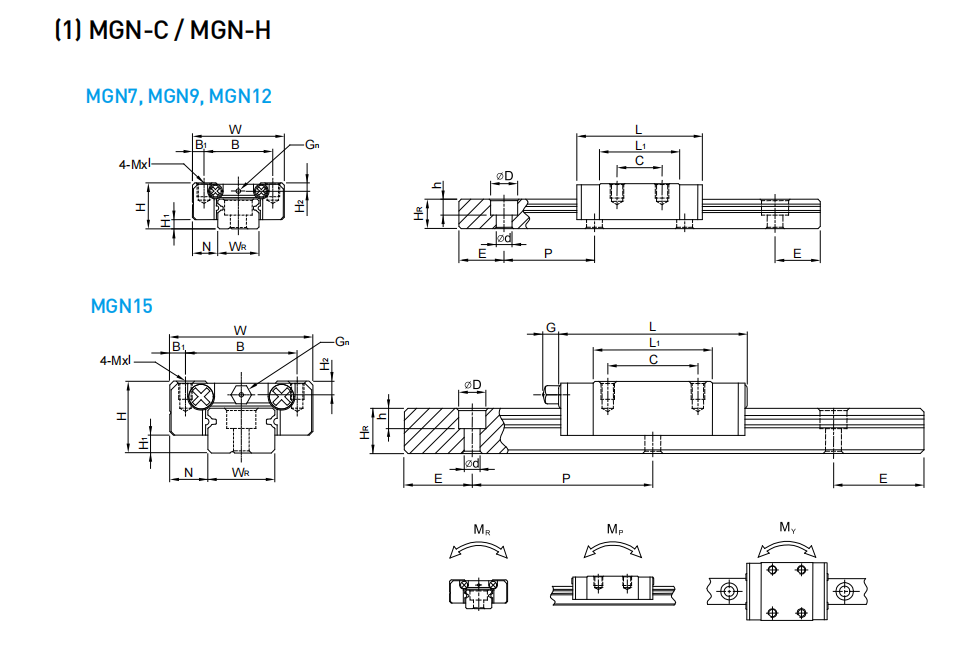

| ELEMENTOS | Componente Tamaño (mm) | Tamaño del bloque deslizante (mm) | Tamaño del riel (mm) | Peso | ||||||||||||||||||
| h | H 1 | norte | EN | B | B 1 | C | L 1 | l | GRAMO | G N | Mxl | H2 _ | Wr | Hora | D | h | d | PAG | Y | Bloque/g | Carril kg/m | |
| MGN7C | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 13.5 | 22,5 | ∅ 1,2 | M2*2,5 | 1.5 | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | 10 | 0,22 | |
| MGN7H | 13 | 21.8 | 30,8 | 15 | ||||||||||||||||||
| MGN9C | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 18.9 | 28,9 | ∅ 1,2 | M3*3 | 1.8 | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | dieciséis | 0,38 | |
| MGN9H | dieciséis | 29,9 | 39,9 | 26 | ||||||||||||||||||
| MGN12C | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.7 | 34,7 | ∅ 1,4 | M3*3.5 | 2.5 | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | 34 | 0,65 | |
| MGN12H | 20 | 32.4 | 45,4 | 54 | ||||||||||||||||||
| MGN15C | dieciséis | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 26,7 | 42.1 | 4.5 | M3 | M3*4 | 3 | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | 59 | 1.06 |
| MGN15H | 25 | 43.4 | 58,8 | 92 | ||||||||||||||||||
Solicitud

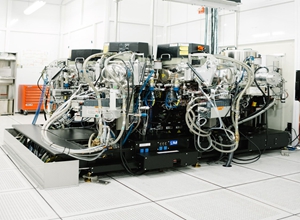

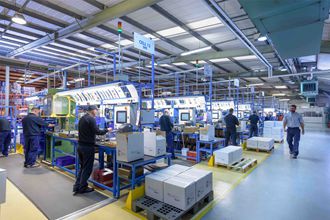

MGN9C El bloque deslizante se utiliza principalmente en equipos de fabricación de semiconductores, equipos de ensamblaje de circuitos integrados de placas de circuito impreso, equipos médicos, brazos robóticos, instrumentos de medición de precisión, equipos de automatización de oficinas y otros pequeños dispositivos deslizantes lineales.
Contáctenos
Si estás interesado en MGN9C Bloque deslizante, contáctenos por correo electrónico:sfcbearings1@gmail.com /sfcbearings@gmail.com .
Podemos personalizarlo de acuerdo a tu Requisitos. ¡Bienvenido consulta!
